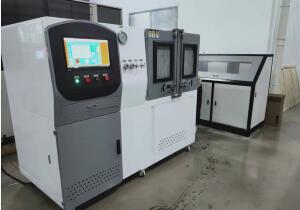

制動管高溫脈沖試驗機/剎車管壓力脈沖試驗機

膠管軟管管材試驗機

瀏覽：次 2021-09-28 13:40:31

標題：制動管高溫脈沖試驗機/剎車管壓力脈沖試驗機

制動管高溫脈沖試驗機/剎車管壓力脈沖試驗機

一、適用范圍：

制動管高溫脈沖試驗機/剎車管壓力脈沖試驗機介質為液體，油脂/制動液等液體介質，按照標準中要求的“在承受 150 次脈沖無泄漏之后制動軟管組合件應在 27.6 MPa 壓力下保持 2 min而不出現泄漏也不應在低于 34.5 MPa 壓力下出現爆破?！?nbsp; 壓力0~15mpa，內置壓力脈沖發生器，實現低于壓力的自動控制和自動設定，主要適用于泵體，殼體，管件、冷凝器，散熱器，空調儲罐等壓力管道的壓力循環，脈沖壓力檢測，備配有思明特（濟南）數據處理軟件，可以電腦顯示壓力曲線，記錄整個試驗過程數據，打印報告。能夠有效對測試產品質量/壽命的分析和判斷。

二、詳細要求

脈沖試驗壓力：0-15Mpa（可以調節）

壓力控制精度：0.5%FS

脈沖循環頻率：0.5~1hz

介質溫度：≤50℃

脈沖實驗介質：液壓油/清水

液壓控制系統：循環泵、脈沖發生器；

試驗柜：主要用于安裝待試驗的被測件

電器控制柜及測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表輸出功能，并有故障通告功能。

標準中執行測試內容：

在承受 150 次脈沖無泄漏之后制動軟管組合件應在 27.6 MPa 壓力下保持 2 min而不出現

泄漏也不應在低于 34.5 MPa 壓力下出現爆破。

6.12.2 試驗裝置

6.12.2.1 壓力循環裝置應能施加 11 MPa 壓力并應能自動控制加壓/泄壓周期。

6.12.2.2 一個具有合適的恒溫控制裝置的加熱系統并能保持 143℃±3℃溫度的隔熱循環空氣

烘箱。

6.12.2.3 試驗壓力和爆破強度試驗裝置應當符合 6.5.2 要求。

6.12.3 試驗程序

6.12.3.1 將軟管組合件連接到能產生 011 MPa 的壓力循環裝置上。

6.12.3.2 將壓力循環裝置和軟管組合件注滿符合 ISO 4926 規定的相容的非石油基制動液并排

出空氣。

6.12.3.3 將軟管組合件放置在空氣循環烘箱內并在 30 min 內使烘箱溫度達到 143℃±3℃。

6.12.3.4 向軟管組合件施加 11 MPa

+0.5

0 MPa 的循環內壓時間 60 s±6 s然后降至 0 MPa時間

60 s±6 s。應當在 2 s 內達到規定的壓力0 MPa 至 11 MPa11 MPa 至 0 MPa。組合件的壓力

循環應至少進行 150 次。

6.12.3.5 從烘箱中取出軟管組合件從裝置上卸下軟管組合件并排出液體。在室溫空氣中冷卻

軟管組合件時間至少為 45 min。

6.12.3.6 按 6.5 規定對軟管組合件進行試驗壓力和爆破壓力試驗。

三、剎車管壓力脈沖試驗機型號選擇；

產品名稱	制動管高溫脈沖試驗機/剎車管壓力脈沖試驗機
產品型號	SUPC_YYMCXT_15
基本原理	設備由思明特（濟南）壓力脈沖泵產生高壓壓力，再有壓力控制系統完成對測試產品的高壓控制和輸送，同時配有計算機數據處理系統，記錄整個試驗過程壓力曲線和數據的記錄分析與輸出。
	試驗壓力	0~15MPa（壓力無級可調）
	控壓精度	試驗壓力值上限的+1％，下限的-1％
	試驗介質	水/液壓油脂/液體介質。
	壓力控制方式	計算機控制/手動
	操作方式	計算機操作/手動
	試樣數量	1路（可擴展）
結構組成	液壓循環系統，壓力控制系統，計算機處理系統，數據采集系統，壓力循環脈沖試驗機，
適用范圍	制動管壓力脈沖試驗機/剎車管油壓脈沖試驗機/油壓制動管油壓脈沖試驗機/液壓壽命試驗機
